復(fù)合土工膜不但防滲力強還兼有排水功能

文章出處：admin 人氣：3901發(fā)表時間：2020-09-21 08:49:20

導(dǎo)讀：復(fù)合土工膜不但防滲力強還兼有排水功能，裸露土工膜的漏洞檢測原來選用的方法是水槍法，邊緣接縫處要求不能有油污，水份，塵土等。焊接前要調(diào)整好接縫處兩幅邊PE單膜，質(zhì)量檢驗應(yīng)隨施

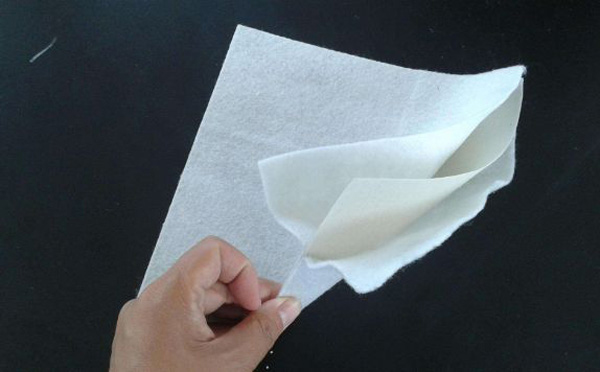

　　復(fù)合土工膜不但防滲力強還兼有排水功能，而且強度、彈性模量、摩擦系數(shù)，抗刺破等力學(xué)性能都得到了改善。庫岸土工膜鋪蓋結(jié)合坡腳帷幕灌漿垂直防滲方案，采用了在巖溶發(fā)育的庫盆岸坡部位利用土工膜進行表面防滲，然后在坡腳位置設(shè)置混凝土蓋板進行帷幕灌漿的聯(lián)合防滲型式，土工膜和帷幕灌漿蓋板連接，與帷幕灌漿形成封閉的整體。

　　土工膜與趾板的接縫密封采用膨脹螺栓無銹鋼板疊合而成。裸露土工膜的漏洞檢測原來選用的方法是水槍法，標(biāo)準(zhǔn)為ASTMD7002—2015，但是水槍法的應(yīng)用有很大的局限性。而在水利加固工程中，有超過三分之二的工程都是使用復(fù)合土工膜。土工膜采用20t自卸汽車運至工作面附近，人工運至作業(yè)面一次性自上而下滾鋪。而在沼氣池建設(shè)的過程中難免需要使用到較多的沼氣池土工膜，這樣才能確保沼氣池的正常建設(shè)以及使用。

　　土工膜之間的焊接和土工膜在錨帶部位的焊接，兩部位均采用熱風(fēng)粘合的方式。KS膠粘接劑的研制解決了復(fù)合土工膜焊接技術(shù)達不到技術(shù)要求的問題，提高了防滲能力。為了縮短人工湖施工時間，可以采用HDPE土工膜分區(qū)鋪設(shè)法，哪個區(qū)域的基礎(chǔ)合格即可進入下一步工序。非加筋的土工膜主要是在工地防滲面上噴涂一層熱的或冷的瀝青、瀝青和彈性材料混合體及其他聚合物黏性材料。土工膜新舊國標(biāo)標(biāo)準(zhǔn)對比：水利復(fù)合土工膜新舊標(biāo)準(zhǔn)指標(biāo)對比。

　　土工膜鋪好后，要盡快鋪上PP纖維混凝土預(yù)制塊。對于鋪設(shè)好的土工膜，邊緣接縫處要求不能有油污，水份，塵土等。焊接前要調(diào)整好接縫處兩幅邊PE單膜，使之搭接一定的寬度，搭接寬度一般為6～8cm且平整，無白折皺。使用專用焊接機進行焊接。復(fù)合土工膜焊接質(zhì)量檢測：檢測方法應(yīng)采用充氣法及室內(nèi)試驗，也可采用火花試驗或超聲波探測法。檢測設(shè)備采用壓式檢測儀及真空檢測儀。

　　焊縫質(zhì)量要求：對雙縫充氣長度為30-60mm雙焊縫間充氣壓力達到0.15-0.2Mpa，保持1-5min，壓力無明顯下降為合格。對單焊縫和T形結(jié)點及修補點應(yīng)采取50cm×50cm方格進行真空檢測，真空壓力大于或等于0.005Mpa，保持30s，肥皂液不起泡為合格。室內(nèi)試驗。焊接抗拉強度應(yīng)大于母材強度。質(zhì)量檢驗應(yīng)隨施工進展進行。

土工膜到底是一個什么樣性質(zhì)的膜渠道防滲土工膜厚度的建議

此文關(guān)鍵字：復(fù)合土工膜

免責(zé)聲明：部分文章信息來源于網(wǎng)絡(luò)以及網(wǎng)友投稿，本網(wǎng)站只負(fù)責(zé)對文章進行整理、排版、編輯，是出于傳遞更多信息之目的，并不意味著贊同其觀點或證實其內(nèi)容的真實性，如本站文章和轉(zhuǎn)稿涉及版權(quán)等問題，請作者在及時聯(lián)系本站，我們會盡快處理。
標(biāo)題：復(fù)合土工膜不但防滲力強還兼有排水功能????????地址：http://www.zhuoyue17.cn/tgmzx/595.html
