土工膜怎么焊接與鋪設(shè)方法

文章出處：admin 人氣：2125發(fā)表時(shí)間：2020-05-14 01:26:26

導(dǎo)讀：土工膜的焊接與固體膠粘接哪個(gè)好呢？毫無疑問，人工焊接效果要好很多，試焊時(shí)，焊機(jī)的溫度及速度都要進(jìn)行記錄，測(cè)試的結(jié)果也需要進(jìn)行記錄。焊接前要調(diào)整好接縫處兩幅邊PE單膜

　　土工膜的焊接與固體膠粘接哪個(gè)好呢？毫無疑問，人工焊接效果要好很多，但是成本相對(duì)來說也高一些，這種焊接工藝更適合于一些大中型工程，如果在小型養(yǎng)殖防滲池塘中使用，成本會(huì)高一些；具體可電聯(lián)咨詢我們。

　　土工膜焊接十大注意事項(xiàng)：

　　應(yīng)成T字型，不得十字交叉;焊土工膜時(shí)不許壓出死折，鋪設(shè)土工膜時(shí)，根據(jù)當(dāng)?shù)貧鉁刈兓群屯凉つば阅芤螅A(yù)留出溫度變化引起的伸縮變形量;在下雨期間或接縫有潮氣、露水、或者大沙的情況下不能進(jìn)行焊接，但采取防護(hù)措施是

　　除外;溫度低于5℃時(shí)，按照規(guī)范要求不應(yīng)施工，如果必須施工的話，焊接前應(yīng)對(duì)焊機(jī)進(jìn)行預(yù)熱處理;土工膜在焊接時(shí)應(yīng)該采用穩(wěn)壓性能好的發(fā)電機(jī)供電，在特殊情況下采用當(dāng)?shù)赜秒姇r(shí)，必須使用穩(wěn)壓器。

　　1.每天焊接開始時(shí)，必須在現(xiàn)場(chǎng)先試焊一條0.9mm×0.3mm的試樣,搭接寬度不小于10cm,并用拉力機(jī)現(xiàn)場(chǎng)進(jìn)行剝離和剪切試驗(yàn),試樣合格后,便可用當(dāng)時(shí)調(diào)整好的速度、壓力、溫度進(jìn)行正是焊接。試樣上需標(biāo)明日期、時(shí)刻、環(huán)境溫度。熱鍥焊機(jī)在焊接過程中，需隨時(shí)注意焊機(jī)的運(yùn)行情況，要根據(jù)現(xiàn)場(chǎng)的實(shí)際情況對(duì)速度和溫度進(jìn)行微調(diào)。

　　2. HDPE土工膜接縫處不得有油污、灰塵，HDPE土工膜的搭接段面不應(yīng)夾有泥沙等雜物，當(dāng)有雜物時(shí)必須在焊接前清理干凈。

　　3.在遇上HDPE土工膜長(zhǎng)度不夠時(shí)，需要長(zhǎng)向拼接，應(yīng)先把橫向焊縫焊好，再焊縱縫，橫向焊縫相距大于50cm應(yīng)成T字型，不得十字交叉。

　　4.HDPE土工膜焊縫要求整齊、美觀、不得有滑焊、跳走現(xiàn)象。

　　5.焊膜時(shí)不許壓出死折，鋪設(shè)HDPE土工膜時(shí)，根據(jù)當(dāng)?shù)貧鉁刈兓群虷DPE土工膜性能要求，預(yù)留出溫度變化引起的伸縮變形量。

　　6.相鄰HDPE土工膜焊縫應(yīng)盡量錯(cuò)縫搭接，膜塊間形成的結(jié)點(diǎn)，應(yīng)為T字型，盡量減少十字型，縱模向焊縫交點(diǎn)處應(yīng)用擠壓焊機(jī)加強(qiáng)。

　　7.當(dāng)HDPE土工膜接縫處有結(jié)露、潮濕、泥沙等影響時(shí)，處理后再進(jìn)行焊接。

　　8.當(dāng)手提焊機(jī)的溫度控制所指示的焊機(jī)溫度低于200°C時(shí)，要用干凈的布或棉紗撣掉再焊，必要時(shí)應(yīng)重新打磨，切忌用手擦試。

　　9.溫度低于5°C時(shí)，按照規(guī)范要求不應(yīng)施工，如果必須施工的話，焊接前應(yīng)對(duì)焊機(jī)進(jìn)行預(yù)熱處理。

　　10.在下雨期間或接縫有潮氣、露水、或者大沙的情況下不能進(jìn)行焊接，但采取防護(hù)措施是除外。

　　試焊時(shí)，焊工應(yīng)對(duì)操作溫度進(jìn)行實(shí)時(shí)的監(jiān)控，并保證在試焊時(shí)機(jī)器的溫度可以保持在一定的溫度水平不變;

　　焊接后的焊接應(yīng)該如何檢測(cè)?

　　一、測(cè)試前，務(wù)必先用水或者絕緣冷卻器進(jìn)行冷卻。測(cè)試的環(huán)境溫度應(yīng)保持在6℃ ~31℃內(nèi)。若樣品的溫度高于21.1℃，則強(qiáng)度會(huì)有所減損;

　　二、每個(gè)樣品都需用現(xiàn)場(chǎng)的張力計(jì)進(jìn)行2次剝離測(cè)試，然后再進(jìn)行剪切測(cè)試。

　　三、對(duì)粘接的焊縫進(jìn)行剪切和剝離檢驗(yàn)時(shí)，只能土工膜被撕壞，不能出現(xiàn)焊口的破壞。測(cè)試得到的剝離和剪切值需要滿足規(guī)定的數(shù)值，否則即為測(cè)試不合格。熱熔焊和擠出焊的樣品都需要通過試焊測(cè)試，五個(gè)樣品中如果有一個(gè)未通過都需要重新進(jìn)行試焊。

　　四、試焊時(shí)，焊機(jī)的溫度及速度都要進(jìn)行記錄，測(cè)試的結(jié)果也需要進(jìn)行記錄。

　　在施工前，進(jìn)行取樣試焊是保證正式施工后焊接質(zhì)量及效率非常重要的一個(gè)步驟。嚴(yán)格執(zhí)行試焊規(guī)定，可以減少焊接的不合格率，加快焊接的速度，減少焊接的損耗，可以說一個(gè)好的試焊是HDPE土工膜施工的良好開端。只有優(yōu)質(zhì)的進(jìn)口HDPE土工膜+嚴(yán)格的施工標(biāo)準(zhǔn)，才能確保防滲工程的長(zhǎng)久可靠。

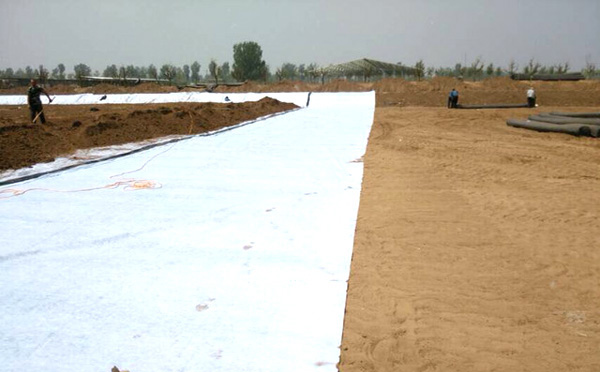

　　土工膜的鋪設(shè)方法：

　　1.沿一定方向鋪設(shè)，同時(shí)不要拉得太緊，應(yīng)留有一定伸縮量，以適應(yīng)基體變形。

　　2.防水板鋪設(shè)時(shí),要調(diào)整好每個(gè)單元走向,以便于兩個(gè)單元的焊接.

　　3.防水板鋪設(shè)好后,要用砂袋壓住,以防風(fēng)沙影響下一步邊緣的焊接.

　　4.防水板焊接.接縫處理是施工關(guān)鍵程序,一般采用熱焊接方法,PE膜相接的表面加熱處理,使之表面熔化,然后通過壓力,使之熔合成一體.

　　5.對(duì)于鋪設(shè)好的防水板,邊緣接縫處要求不能有油污,水份,塵土等.

　　6.焊接前要調(diào)整好接縫處兩幅邊PE單膜,使之搭接一定的寬度,搭接寬度一般為6～8㎝且平整,無折皺.

　　7.使用專用焊接機(jī)進(jìn)行焊接.土工膜焊接機(jī)是眾多焊接設(shè)備中的一種，主要的焊接對(duì)象:HDPE ，PE-C，PP,LDPE.槽面土工膜，防滲膜;機(jī)電設(shè)計(jì)，體積小、重量輕，野外現(xiàn)場(chǎng)作業(yè)有很好的操作性。雙焊縫搭接焊，溫控精度高、焊接強(qiáng)度高、密封效果好，中間為焊縫測(cè)漏焊道，自動(dòng)爬行可實(shí)現(xiàn)斜坡、垂直、倒立自動(dòng)焊。

　　8.再一個(gè)就是如果材料買的質(zhì)量是較高的，例如200/0.5/200的復(fù)合土工膜，材料成本都在8~9塊錢一平米，那么請(qǐng)不要吝嗇施工費(fèi)了，只有好的材料加好的施工，才能做到滴水不漏，如果買的材料都是劣質(zhì)產(chǎn)品，再好的施工也會(huì)大打折扣。您想一下，是不是這樣呢？歡迎聯(lián)系我們，土工材料生產(chǎn)+施工于一體。

復(fù)合土工膜鋪設(shè)施工復(fù)合土工膜搭接規(guī)范土工膜施工報(bào)價(jià) 土工膜防滲價(jià)格

此文關(guān)鍵字：土工膜

免責(zé)聲明：部分文章信息來源于網(wǎng)絡(luò)以及網(wǎng)友投稿，本網(wǎng)站只負(fù)責(zé)對(duì)文章進(jìn)行整理、排版、編輯，是出于傳遞更多信息之目的，并不意味著贊同其觀點(diǎn)或證實(shí)其內(nèi)容的真實(shí)性，如本站文章和轉(zhuǎn)稿涉及版權(quán)等問題，請(qǐng)作者在及時(shí)聯(lián)系本站，我們會(huì)盡快處理。
標(biāo)題：土工膜怎么焊接與鋪設(shè)方法????????地址：http://www.zhuoyue17.cn/tgmzx/212.html
